COMDisable(index)
Esta utilidad permite "deshabilitar" un determinado puerto serie.
En determinados escenarios ocurre que al conectar el indicador de peso al PC,
Windows "interpreta" que el indicador de peso es un ratón. Al ocurrir esto, no
se podrá leer la báscula y en Tránsito Pesado se genera un error al abrir el
puerto serie indicando "El puerto serie ya está en uso".
COMDisable se instala como una aplicación en modo "consola" por defecto en C:\Archivos de programa\Microsoft COMDisable\
Su uso es el siguiente:
comdisable /list
comdisable /disable comX (por ejemplo comdisable /disable com1 )
comdisable /enable comX (por ejemplo comdisable / enable com1 )
Existe más información complementaria de la herramienta COMDisable en el
siguiente enlace:
http://support.microsoft.com/kb/819036
Docklight(index)

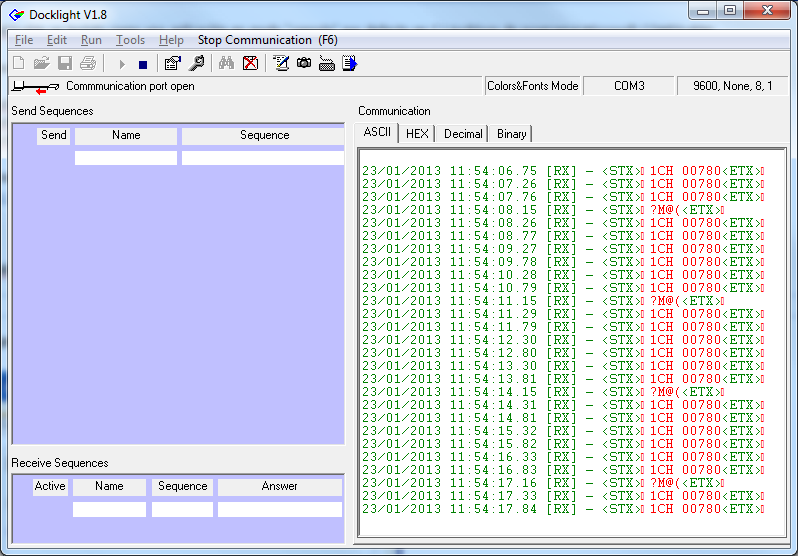

Docklight es una herramienta con la cual se podrán analizar las comunicaciones que se envían/reciben por el puerto serie.
HASPRUS(index)
Esta utilidad servirá para actualizar la licencia de las llaves "PRO" de Tránsito Pesado

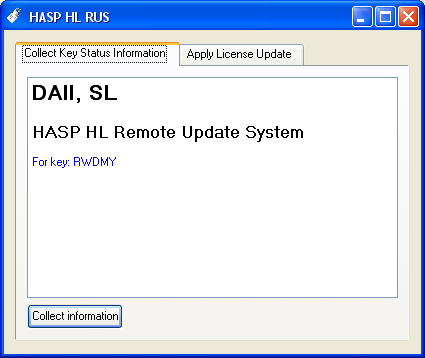

El cliente pulsará en el botón "Collect information" y se generará un archivo
con extensión *.c2v
Dicho archivo se podrá enviar por e-mail al desarrollador de Tránsito Pesado
para que efectúe los cambios necesarios
El desarrollador enviará un archivo con extensión *.v2c, por ejemplo por e-mail. El cliente deberá seleccionar "Apply License Update" y usar el archivo *.v2c para finalizar la actualización de la llave "PRO"
HypertrmVista(index)
Nota de actualización (23/01/2013): En caso de querer verificar las comunicaciones, utilice la utilidad Docklight
Esta utilidad puede ser ejecutada en sistemas con Windows Vista para
verificar la comunicación con la báscula.
En sistemas con Windows XP, en una instalación "estándar", esta utilidad está ya
instalada en el sistema. En concreto en Inicio \ Todos los programas \
Accesorios \ Comunicaciones \ HyperTerminal

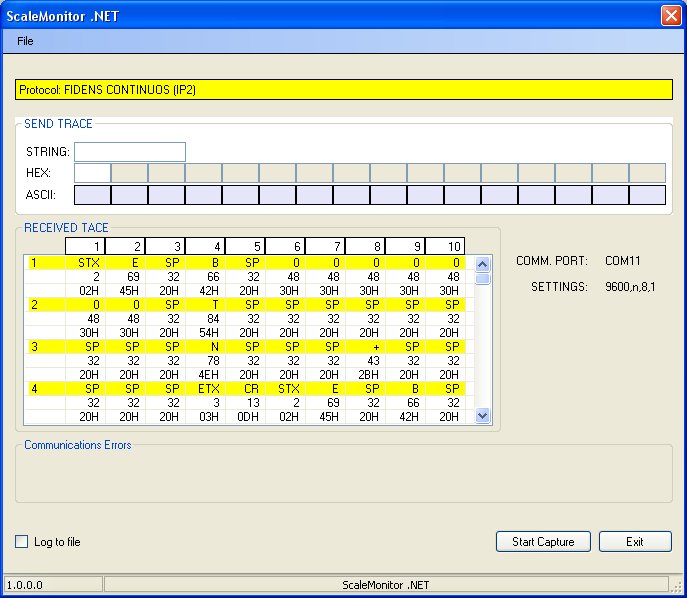

En Tránsito Pesado, existe un "Analizador de comunicaciones" para las básculas. La pantalla del analizador de comunicaciones es la siguiente:
Por ejemplo, la trama de comunicación de un indicador FIDENS IP2 es la siguiente:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 |
| <STX> | E/D | <SP> | "B" | <SP> | b | b | b | b | b | b | b | <SP> | "T" | <SP> | t | t | t | t | t | t | t | <SP> | "N" | <SP> | SIGN | x | x | x | x | x | x | x | <ETX> | <CR> |
Las líneas en amarillo representan el dato en notación ASCII, la casilla que está justo debajo representa que es el mismo dato pero en notación decimal. La casilla que está debajo de la notación en decimal, representa que es el mismo dato pero en notación hexadecimal:
| CR |
| 13 |
| 0DH |
CR es el carácter ASCII
13 es el valor en decimal del carácter CR
0DH es el valor en hexadecimal del carácter CR
Teniendo en cuenta esto, podemos ver que la trama que se ha recibido es la siguiente:
| STX | E | B | 0 | 0 | 0 | 0 | 0 | 0 | 0 | T | N | + | ETX | CR |
o lo que es lo mismo en notación decimal:
| 2 | 69 | 32 | 66 | 32 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 32 | 84 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 78 | 32 | 32 | 32 | 43 | 32 | 32 | 32 | 32 | 32 | 3 | 13 |
En notación hexadecimal:
| 02 | 45 | 20 | 42 | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 20 | 54 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 4E | 20 | 20 | 20 | 2B | 20 | 20 | 20 | 20 | 20 | 03 | 0D |
Como puede verse en este ejemplo, a partir de la posición 36, la trama vuelve a repetirse.
El analizador de comunicaciones será útil para detectar posibles errores en la trama de comunicaciones del indicador de peso.
Puede utilizar la herramienta Hyperterminal que viene integrada en la gran mayoría de Windows para analizar las comunicaciones del indicador de peso:

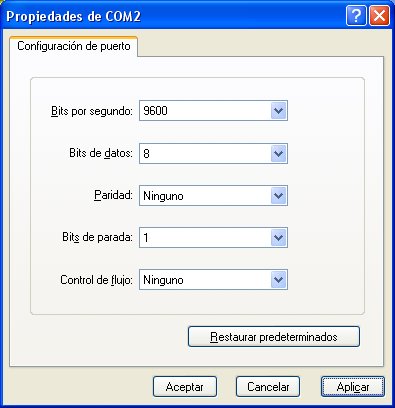

Asegurarse de establecer los mismos parámetros de comunicación que tiene el indicador de peso. Además establecer siempre el Control de flujo: Ninguno

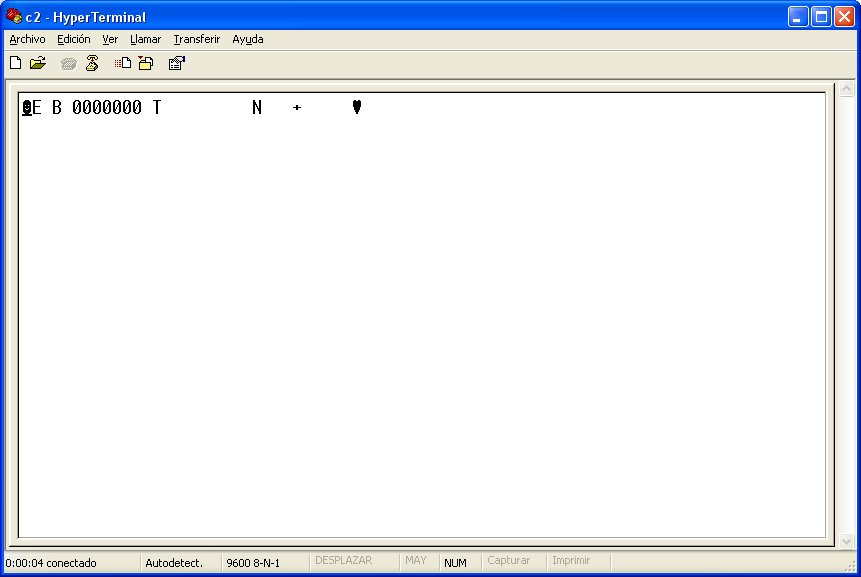

En la pantalla del Hyperterminal se verá que es lo que se recibe por el puerto serie:
Se podrá capturar la trama de peso en un fichero de texto
para poder estudiarla con posterioridad.

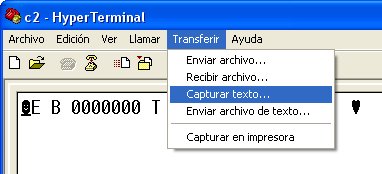

Para ello seleccione la siguiente opción:

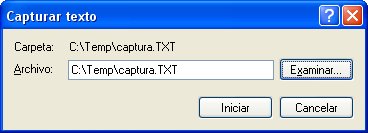

A continuación especifique el nombre del fichero:
Y pulse el botón Iniciar.

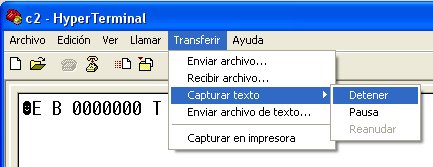

Cuando crea que ya se han capturado suficientes datos, detenga la captura:

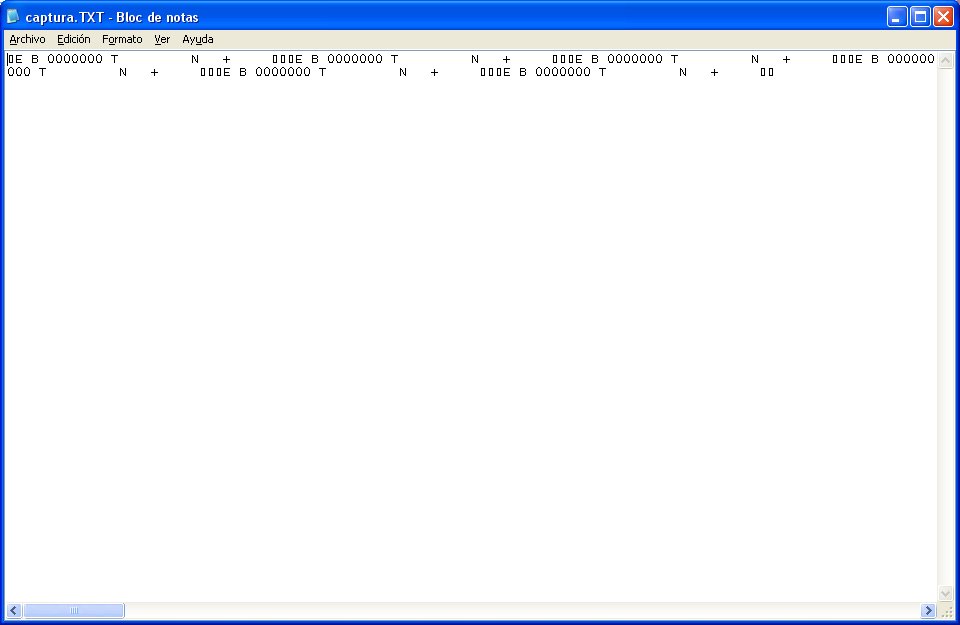

Ahora puede abrir el fichero de la captura con el bloc de notas:
Sin embargo, desde el bloc de notas seguirán sin verse
ciertos caracteres.

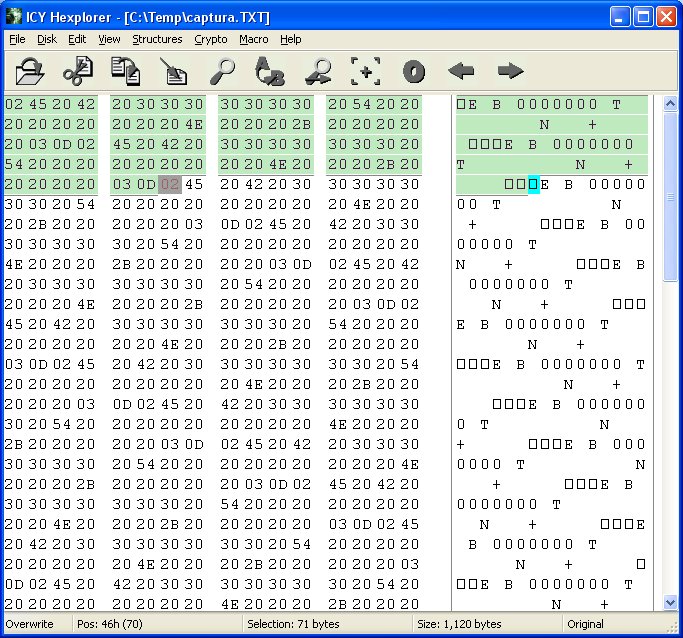

Abra el fichero de captura con cualquier editor hexadecimal:
Como podrá observar, la trama en hexadecimal que se obtiene a partir del Analizador de comunicaciones de Tránsito Pesado:
| 02 | 45 | 20 | 42 | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 20 | 54 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 4E | 20 | 20 | 20 | 2B | 20 | 20 | 20 | 20 | 20 | 03 | 0D |
es exactamente igual a la trama obtenida desde Hyperterminal (marcada en verde en la imagen anterior).
MonitorNET(index)
Esta es la utilidad "Analizador de comunicaciones" de
Tránsito Pesado pero como una aplicación independiente.
Para ejecutar esta aplicación será necesario tener instalado el .NET Framework
3.0 o 3.5 en el PC donde se quiere ejecutar.
ProcessExplorer(index)
Esta utilidad permite obtener un gran número de información acerca de todos los procesos que se están ejecutando en el PC. Si ejecuta esta aplicación en Windows Vista / Windows 7 asegúrese de ejecutarla como "Ejecutar como administrador".
Si tenemos problemas con la comunicación con las básculas, es posible usar ProcessExplorer para "averiguar" que procesos están utilizando los puertos serie.

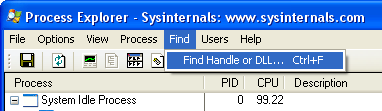

Para ello pulsar en Find \ Find Handle or DLL:

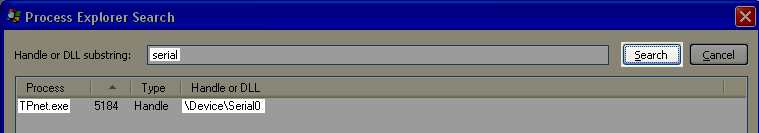

Y a continuación escribir el texto "serial" y pulsar sobre el botón Search:
Al hacer esto deberían mostrarse todas las aplicaciones que están accediendo a los puertos serie (\Device\)
Internamente, Windows denomina al RS-232 COM1 como \Device\Serial0, al RS-232 COM2 como \Device\Serial1, y así sucesivamente.
RepetidorTPnet(index)
Esta utilidad permite "re-enviar" el peso de una báscula que está procesando
Tránsito Pesado a un "repetidor de peso" (Indicador físico).
Se pueden controlar hasta un total de siete (7) repetidores.
En determinados escenarios puede que sea necesario poner "a pie de báscula" un
indicador de peso que muestre al camionero el peso de la báscula. Esto se puede
hacer con un terminal de pesaje automático o bien, de forma mucho más económica,
utilizando un repetidor de peso.
Para más información acerca del funcionamiento del Repetidor de peso, consulte
la ayuda específica de dicha utilidad o bien pulsando
aquí.
