Configuration de les bascules
TP.NET peut communiquer avec les protocoles suivants:
- ANALOGIC 5316 Data Format
- ANALOGIC CC Data Format
- AVERY BERKEL (STRING 2)
- AVERY BERKEL (STRING 2) (NO CHKSM)
- BILANCIAI (CB String)
- BILANCIAI x10 (CB String)
- CAMPESA (CONTINUOS/S400)
- DIGI DI-160
- DINAKSA DK-IND (MODE 1)
- DINAKSA VIX
- DINI ARGEO DFW (Short string)
- EPEL CN10 (A CADA CONVERSION)
- EPEL STANDARD
- EPEL STANDARD Poll Protocol
- EPEL USA
- FIDENS CM4 CONTINUOUS Normal Protocol (NO CHKSM)
- FIDENS CM4 Normal Protocol
- FIDENS CM4 Normal Protocol (NO CHKSM)
- FIDENS CM4 Normal Protocol (NO CHKSM) (v.2)
- FIDENS CM6 Weight Protocol
- FIDENS IP2 (Channel 1)
- FIDENS IP2 (Channel 1) Poll Protocol
- FIDENS STANDARD Repeater
- Generic ([Weight]<CR>)
- Generic ([Weight]<CR>) (discard no numbers) (decimal)
- Generic ([Weight]<CR>) (discard no numbers) (no decimal)
- Generic (<STX>?[Weight]?<CR>) (discard ? and no numbers)
- Generic (<STX>[Weight]<CR>)
- Generic (<STX>[Weight]<ETX>)
- Generic (Custom)
- GIROPES Maxi-Display Repeater
- GIROPES SE352 Protocol
- GRAVITON
- GRAVITON (Rbruto)
- HBM (TRADE AD10x)
- HBM DIS2116
- HBM Standard
- HBM WE2107 (ASCII Format COF4)
- LOADTRON LT500E 7ACS-HH Data format (ID: 'aG')
- LOADTRON LT500E 9ACS-NH Data format (ID: 'aG')
- MAGRIÑA USA
- METTLER-TOLEDO (CONTINUOUS OUTPUT)
- METTLER-TOLEDO (CONTINUOUS OUTPUT) (NO CHKSM)
- MICROGRAM IE-150/152
- MICROGRAM IE-150/152 (Handshaking RTS)
- MICROGRAM STANDARD
- MICROGRAM STANDARD (Format 5)
- MICROGRAM STANDARD Poll Protocol (Address: 0)
- MOBBA F501 Protocol
- MOBBA Half Duplex Protocol
- MOBBA Repeater
- OHAUS DEFENDER 5000 Poll Protocol (SR 1.21 - RESULT/SINGLE/LINE)
- OHAUS STANDARD CONTINUOUS (A.Print ON, SINGLE Layout, Line Feed)
- OHAUS STANDARD Poll Protocol (Immediate Print command)
- PHILIPS (Sartorius) Remote display: ''PR 1577 Mode'' & ''PR 1612/02''
- PIBERNAT S-100 POS Protocol (TPV)
- PRECIA I200 (Master A+) (NO CHKSM)
- PRECIA I200 Poll Protocol (Slave A+) (NO CHKSM)
- PRECIA I310 (Master A+) (NO CHKSM)
- PRECIA I310 Poll Protocol (Slave A+) (NO CHKSM)
- PRECIA Standard Poll Protocol (Poll: "01") (Slave A+)
- PRECIA Standard Poll Protocol (Slave A+)
- REIX (TR60 GV G-T-N)
- REIX (TR60 GV G-T-N) (NO CRC Transmited)
- REIX Display Repeater
- RICE LAKE (CC Protocol/STREAM)
- SCHENCK Poll Protocol DDP 8785 (Disomat ID: 01)
- SCHENCK Poll Protocol DDP 8785 (Disomat ID: 01) (NO CHKSM)
- SENSOCAR -S- Protocol
- SYSTEC FLINTEC Protocol (CONTINUOUS OUTPUT) (NO CHKSM)
- SYSTEC Protocol (CONTINUOUS OUTPUT) (NO CHKSM)
- TRAYVOU TY 50 Protocol PT6 S2
- TRAYVOU TY 50 Protocol PT6 S3
- UTILCELL MATRIX-SMART (F1/Poll Protocol)
- UTILCELL MATRIX-SMART (F1/STREAM)
- UTILCELL MATRIX-SMART (F1/STREAM)(Tons)

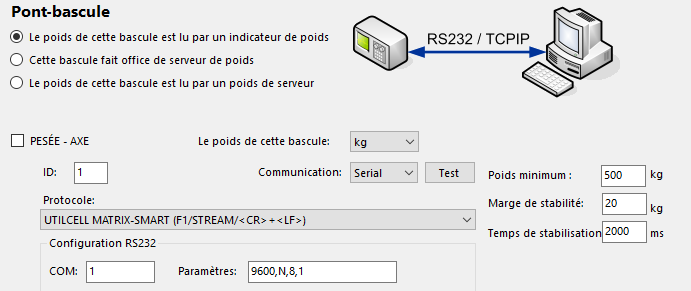

La communication avec la bascule est normalement configurée comme suit:
La communication avec l'indicateur de poids peut se faire de la manière suivante:
- Communication serial (RS-232)
- Communication TCP/IP
Un test de communication peut être effectué avec l'indicateur de poids en cliquant sur le bouton Test:
Sur l'écran de test des communications vous pouvez voir la trame de communication attendue pour le protocole sélectionné.
Si les données reçues au début de la capture ne correspondent pas à la trame attendue, cet indicateur de poids n'affichera pas le poids en temps réel sur l'écran principal de TP.NET.
Serveurs de poids

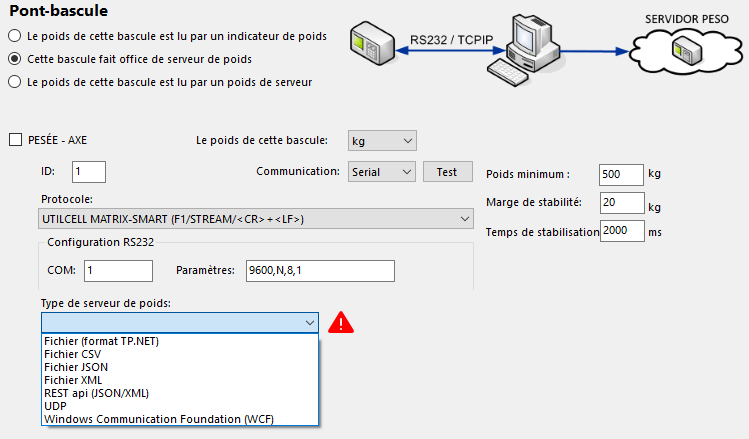

Un indicateur de poids peut être configuré pour agir comme un 'serveur de poids':
Cette fonction est utile lorsque plusieurs TP.NET sont installés et que vous souhaitez que la bascule physiquement connectée au TP.NET #1 (RS-232) soit également lisible sur le TP.NET #2. Cette architecture profite de l'infrastructure du réseau (LAN) pour pouvoir traiter les bascules, le tout avec une infrastructure minimale pour l'installateur de la pont-bascule.

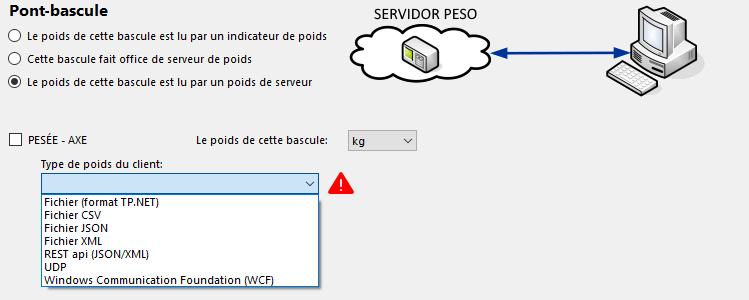

Lire une bascule qui est dans 'autre' TP.NET
Une bascule peut être configurée de cette manière:
Cette option permet de lire dans ce TP.NET une bascule qui est gérée par un autre TP.NET dans un autre endroit.
